广达天下，芯创未来
BCT3146双路闪光灯驱动芯片
广芯电子技术
2023.12.01
2071
智能手机相机功能中，相机功能质量的好坏也成为了消费者选择手机的重要参考指标之一，闪光灯配置对照片质量和效果至关重要。市场上的智能手机闪光灯主要分为单闪光灯和双色温闪光灯两种。

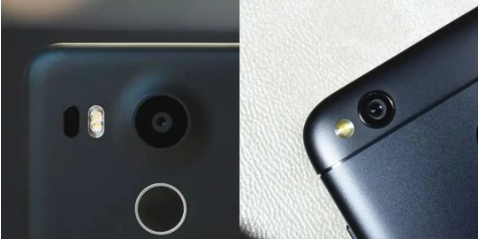

单闪光灯是只配备一种色温的LED闪光灯，通常为暖色温（琥珀色）。这种闪光灯在拍摄人像时，能够提供较为自然的肤色还原，但在复杂光线环境下表现不足。双色温闪光灯则是配备两种不同色温的LED闪光灯，即暖色温（琥珀色）和冷色温（蓝色），双色温组合具有更高的灵活性和适应性。双色温闪光灯能够根据场景的不同，自动调整灯光色温，获得更加真实的色彩效果，自动调整亮度以保证照片清晰度和色彩饱和度。实际使用中，双色温闪光灯表现优于单闪光灯。
总的来说，智能手机与双色温闪光灯的结合，为我们带来了更加出色的摄影体验。无论是在低光环境下拍摄人像，还是在日常的摄影中，双色温闪光灯都能发挥出其独特的作用，让我们的照片更加出彩。本文介绍的芯品BCT3146即可用于双色温闪光灯。
BCT3146介绍

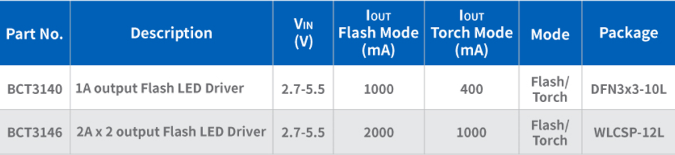

BCT3146支持双路2A恒流输出（ILED1+ ILED2）或单路2A恒流输出，支持手电筒、闪光灯和IR红外模式，进一步完善了广芯电子在闪光灯芯片领域的产品系列布局，满足不同客户不同产品的需求。
由于驱动1A以上大电流，BCT3146采用了Boost电感升压拓扑，而非BCT3140的charge Pump（电容电荷泵升压）拓扑。

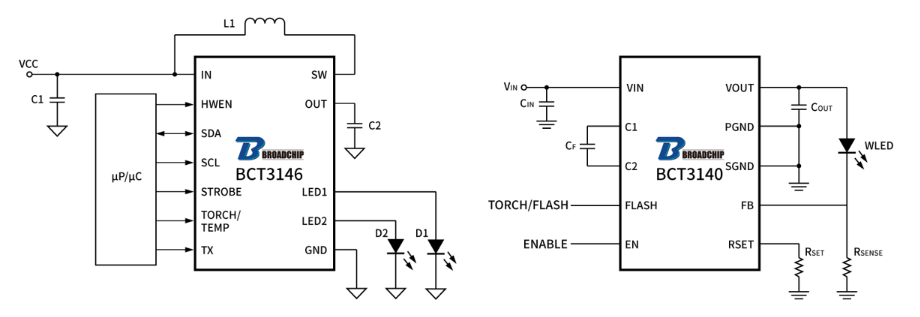

广芯两种闪光灯驱动芯片典型应用电路对比如下：
BCT3146是I2C控制，闪光和手电筒电流均可实现128级的调光等级，可灵活调节LED1和LED2之间的电流比。此外通过寄存器还能配置以下功能：
Flash闪光灯模式相关配置：
LED1/2使能、Flash电流、硬件Flash的Strobe引脚使能（通过strobe PWM实现连续闪光）、内部Flash模式使能、工作频率2MHz/4MHz、Flash保护时间、IVFM电池电压监视。
Torch手电筒相关配置：
LED1/2使能、Torch电流、硬件Torch引脚使能、内部Torch模式使能、Torch Ramp时间。
IR红外模式相关配置项：
硬件Flash的Strobe引脚使能、Strobe触发方式、Flash电流、LED1/2使能。
其它配置：
Standby待机模式、TX引脚使能（射频功率工作时自动降低Flash电流至Torch电流）、software reset软件寄存器配置。
保护配置：
欠压锁定、限流1.9A/2.8A、LED短路保护、TEMP的NTC负温度热敏电阻监视保护、Temp短路保护、Temp开路保护。BCT3146同时还固有OVP输出过压保护、TSD过温保护、Vout短路保护。
工作状态描述：
当Vout-Vled＞400mV,系统工作在Pass mode；
当Vout-Vled﹤400mV,系统工作在Boost mode；

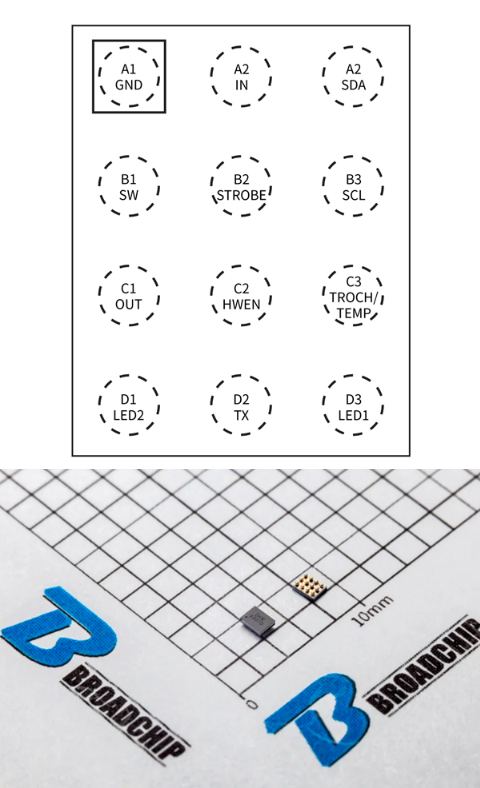

BCT3146的管脚分布如下（Top View）
