广达天下，芯创未来
BCT1473/7 ACOT架构 17V 3A 高压DCDC
广芯电子技术
2023.12.25
2223
广芯电子专注于高性能模拟和混合信号集成电路芯片的设计、研发和销售。多年的技术沉淀，形成了LDO、DCDC、充电管理、模拟开关、放大器、电平转换、LED驱动等多条产品线，广泛应用于手机、平板、安防、智能家居、家电、通信、工业控制等领域。

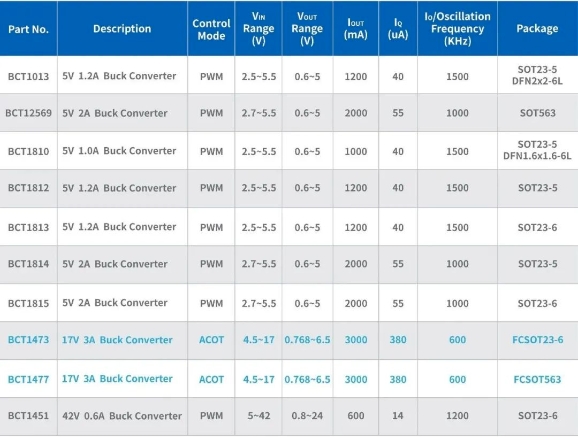

广芯电子DCDC产品线，产品布局目前包括5V 1A/1.2A/2A，42V 0.6A，以及17V 3A高压产品BCT1473、BCT1477。
BCT1473/7作为高压同步降压DCDC ，芯片内置了90mΩ和50mΩ的两个大功率MOS管。由于采用了先进的ACOT架构，一方面具有超快的响应速度，能减少因负载电流快速变化带来的输出抖动，另外也允许使用极低ESR的输出电容进一步减小输出纹波。
BCT1473/7在轻载时会进入类似PSM的模式，确保轻载时拥有很高的效率。BCT1473/7还集成了上电复位、软启动、欠压保护、过流保护、过温保护等丰富的功能。

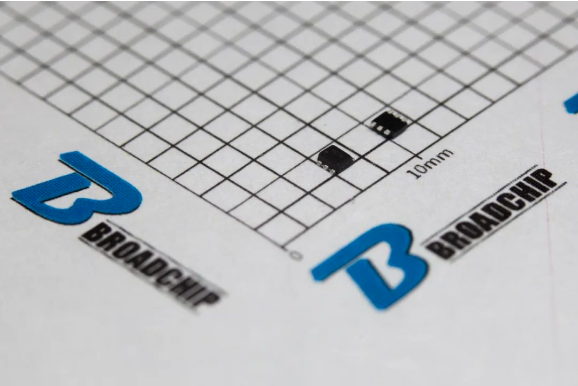

BCT1473采用了较传统的FCSOT23-6封装，BCT1477则采用了更紧凑的FCSOT563封装。

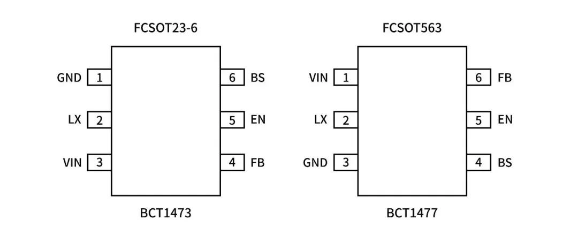

BCT1473和BCT1477的管脚分布如下：
↑ BCT1473
↑ BCT1477

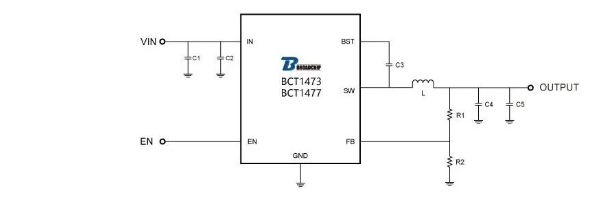

BCT1473/7的典型应用电路如下图：
